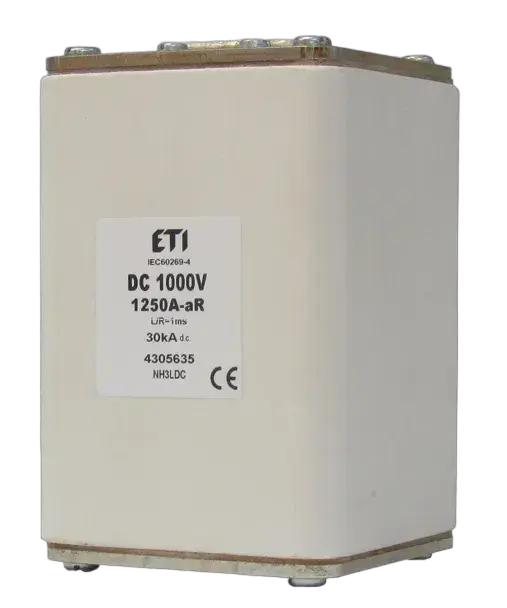

NHG3L/M aR 1250A/1000V DC Fuse link
- ETI Code:
- 004305635
- Type description:
- NH-G
- Fuse type:
- NH-G
- Size:
- NH3L
- Rated current:
- 1250 A
- Time-Current Characteristic:
- aR
- Indicator:
- Centre trip indicator for MK
- Rated DC voltage:
- 1000 V
- Breaking capacity DC:
- 30 kA
- L/R:
- 1 ms
- Power dissipation:
- 201 W
- Prearcing joule integral (A2s):
- 1,500,000
- Operating joule integral (A2s):
- 3,000,000
- Standards:
- IEC 60269-4
- Application:
- Fuse link for DC application
5 Documents
21 Logistics
Product
- Net weight of the product
- 1,350 g
- Net width
- 73.5 mm
- Net height
- 86.5 mm
- Net depth
- 73.5 mm
- Stock unit of measure
- pcs
Basic Packaging
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895670520
- Basic packaging weight
- 1.41 kg
- Basic Packaging Dimensions Height
- 0.094 m
- Basic Packaging Dimensions Width
- 0.213 m
- Basic Packaging Dimensions Depth
- 0.078 m
- Basic packaging volume
- 0.002 m³
Transport Packaging
- Transport packaging quantity
- 9 pcs
- EAN code for a transport packaging
- 3838895670537
- Transport packaging weight
- 13.04 kg
- Transport Packaging Dimensions Height
- 0.255 m
- Transport Packaging Dimensions Width
- 0.295 m
- Transport Packaging Dimensions Depth
- 0.235 m
- Transport packaging volume
- 0.018 m³
- Pallet quantity
- 468 pcs
- Customs tariff
- 85361090
8 ETIM
- Voltage type
- DC
- Fuse construction type according to IEC 60269
- 3L
- Power loss at rated current
- 201 W
- Rated switching capacity DC
- 30 kA
- Type of fuse status indicator
- Other
- Rated current
- 1,250 A
- Rated voltage DC
- 1,000
- Utilization category
- aR (accompanied semiconductor protection)
